● 흄후드 전면도어의 개도높이 변화에 관계없이 일정한 면풍속도(0.5m/s)를 유지시켜주는 디스플레이페널과 콘트롤 유닛 일체입니다. 흄후드의 사용조건에 따라 배기공기량을 자동으로 조절하므로 실내부의 공조 에너지의 낭비를 최소화 할 수 있는 제품입니다. 최적의 경제적인 운전을 위하여 단독 모터제어와 건물의 VAV와의 연동제어가 가능합니다.
●기본사양
(1)Control Vel.: 0.1~2.0m/s (adjustable)
(2)Measuring Resolution: 0.01m/s
(3)Accuracy: +-0.015m/s of set point
(4)Response Time: 5 mil sec. to reach 90% of set value
(5)Displays: LCD indicated face velocity in m/s, operating mode, preset value.
Separate green and red LED's indicate normal and alarm status.
(6)Digital Input: Dry contact from the operator presence sensor
(7)Analog Output: 4~20mA(0~10 VDC) for remote face velocity monitoring
4~20mA(0~10VDC) for hood exhaust damper or fan control(PID)
(8)Digital Output: Form C dry contact for remotre alarm, contact rated 5A at 240 VAC
(9)Power Supply: 24 VAC/DC
(10)Power Consumption: 5.0 VA at 24 VAC
●구성부품
(1)Fumehood Face Vel. Monitor
|
|
(1)조작패드를 사용하여 모든 프로그래밍과 교정작업을 수행할 수 있으
며, PASSWORD를 통한 잠금기능 제공
(2)연구원이 필요에 따라 Normal 혹은 Setback Mode로 운전상태를
선택 조작가능
(선택사양)
인체감지센서와 자동모드(AUTO Mode)를 설치하여 연구원이
흄후드 전면에서 존재 여부를 감지하여 Normal과 Setback
Mode로 자동전환됨
(3)Normal Mode: 설정된 면풍속도(0.5m/s)로 자동 조절 운전
(4)비상시 MAX. Flow 조작하여 최대풍량으로 신속 배출
(5)면풍속도의 갑작스런 감소시 가시/가청 알람과 함께 신속히
면풍속도 자동 조절 |
(2)Velocity Control Board
|
 |
(1)고성능 내장 CPU를 통하여 다양한 기능을 구현하는 후드면속도 제어
용 전용 콘트롤러
(2)FULL SCAN TIME이 5mil sec.로 초고속 데이터 처리
(3)원격감시, 원격설정, 원격제어 신호를 수용 제어
(4)RS485 Network 통신이 가능하여 Modbus RTU Protocol 지원
(5)One Digital Input은 자동모드(AUTO Mode)에서 인체감지 신호를
감지하여 사용자의 존재여부에 따라 Normal과 Setback 모드로
자동 전화되도록 제어함
|
(3)Control Damper & Actuator
 |
(1)내식성 스텐리스스틸 재질의 Butterfly Damper와 케이싱을 적용
(2)신호에 고속 반응하는 고속 Actuator 적용
(3)Vel. Control Board로 부터 신호를 입력받아 댐퍼를 조작
흄후드의 배기풍량을 신속 조절
|

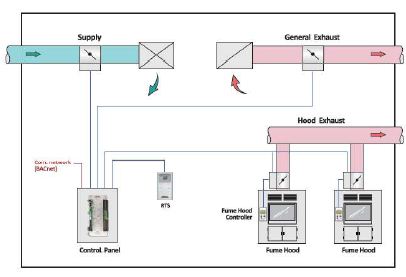

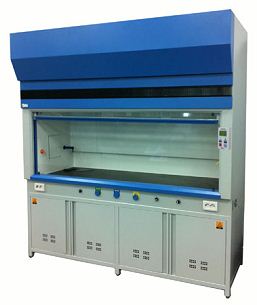

●시스템의 구성 ●제품설치 사진
