● 에어커튼식흄후드의 특징
흄후드 전면부로 에어커튼 기류를 형성하여 흄후드의 배기성능을 향상시키고 흄후드 내부의 유해가스의 누출을 최소화 할 수 있습니다. 일반 흄후드는 전면도어가 열려져 있는 경우, 흄후드의 전면부로의 연구원의 이동에 따라 유동의 난기류가 발생하여 흄후드 내부의 유해가스가 연구실로 역류할 가능성이 높습니다. 에어커튼식흄후드는 전면도어의 개도를 자동으로 감지하여 전면도어가 열려진 경우 에어커튼휀이 자동으로 작동 흄후드 전면부에 커튼에어를 형성함으로서 내부 유해가스의 누출을 억제하여 안전한 작업환경을 제공합니다.
● 흄후드 품질기준 조달청 2015-036에 따른 한국건설생활환경시험연구원 검사품
검사성적서: QT16-03070_M1, QT16-03071, QT16-03856, QT16-03072
QT16-03073, QT16-03074, QT16-03075, QT16-03076
(1) 절연저항시험 (2) 내전압시험 (3) 풍속시험
(4) 안전문의 작동성시험 (5) 보관함 문짝 부착강도 (6) 도막성능
(7) 치수 (8) 내구성시험 (9) 강화유리 성능시험

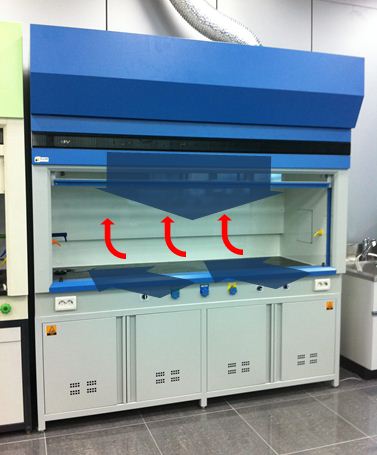

[흄후드 기류특성]
● PRODUCT SPECIFICATIONS
(1)EXTERIOR : STEEL (EPOXY POWDER COATING) / STAINLESS STEEL
(2)INTERIOR : MELAMINE LAMINATE PANEL / STAINLESS STEEL
(3)WORK TOP : CERAMITE 20T
(4)CABINET : STEEL (EPOXY POWDER COATING)
(5)FRONT SASH : UP/DOWN SLIDING DOOR
CLEAR SAFETY GLASS 5T
(6)BY PASS LOUVER : PVC
(7)FACE VELOCITY : 0.5m/s (FRONT DOOR 300mm OPEN CONDITION)
(8)UTILITY
COCK&VALVE : WATER 1EA, AIR 1EA, GAS 1EA
WATER DRAIN : PVC 1EA
LED 20W LAMP
S/W : LAMP, EXHAUST FAN, AIR CURTAIN FAN
(9)EXHAUST GAS FAN(OPTION)
INTERNAL SIROCCO FAN
STEEL / PVC(OPTION) / STAINLESS STEEL(OPTION)
SINGLE PHASE 220V
(10)AIR CURTAIN FAN : INTERNAL AIR CURTAIN FAN
STEEL, SINGLE PHASE 220V
(11)POWER : SINGLE PHASE 220V, 250W~600W
* 그린플로우테크는 절전형 LED 등을 기본 사용합니다.
● 배기특성
* 전면도아 300mm 개도 기준이며, 닥트길이 변화등 현장의 설치조건의 상이함에 따라 정압손실차를
발생시키고 흄후드의 면속도 감소를 발생시킬 수 있습니다.
● 흄후드 재질의 선정

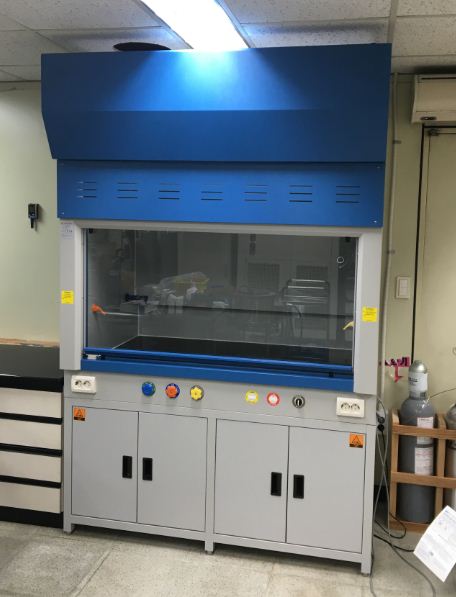

● 설치사진

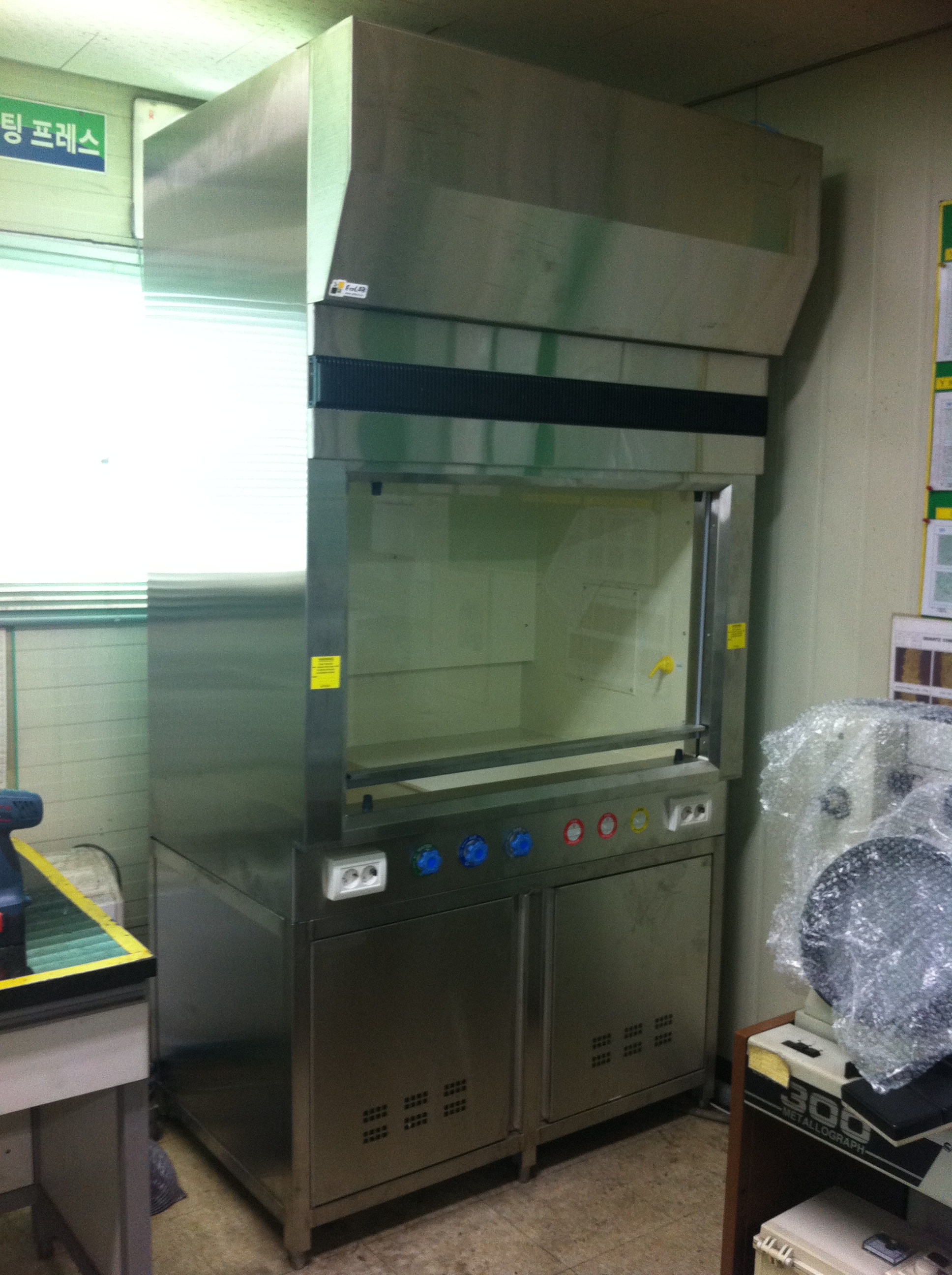

[모델 ELF-AC-B:기본형] [내산성재질/외부:스텐리스스틸,내부:PVC]
